Vlinderklep met metaal-op-metaal afdichting

De GYPYD363H vlinderklep met harde impact en lasnaden is geoptimaliseerd door ons technisch personeel na het bestuderen van de structuur en eigenschappen van vergelijkbare producten van andere fabrikanten. De defecten die ontstaan ​​bij het gebruik van originele producten zijn verholpen, waardoor de levensduur is verlengd en de afdichting betrouwbaarder is. De vlinderklep maakt gebruik van het driedimensionale excentrische ontwerpprincipe. Het afdichtingspaar bestaat uit twee overlappende kegelvormige, hellende secties. Na de excentrische waarde van het klephuis en de klepzitting kan het rotatiecentrum van de vlinderplaat onmiddellijk contact en scheiding van opening en sluiting realiseren. De labyrintafdichting wordt gerealiseerd door de geamineerde structuur van een afdichtingsring van de vlinderplaat, metaal en grafiet. Dit vermindert niet alleen de schakelkracht van de klep, maar garandeert ook de afdichting van de vlinderklep. De drukvlinderklep maakt gebruik van een lagere excentriciteit en verbetert de sterkte van de vlinderplaat, klepas en actuator om lekkage van de bidirectionele inlaat- en uitlaatafdichting van de vlinderklep te voorkomen.

Structurele kenmerken

1. Compacte structuur, klein formaat, lichtgewicht, flexibele bediening, gemakkelijk te gebruiken;

2. Er wordt gebruikgemaakt van een driedimensionale excentrische meerlaagse harde afdichtingsstructuur, waarvan de afdichtingsprestaties betrouwbaar zijn en geen lekkage veroorzaken;

3. De klep heeft geen flens, wat zorgt voor veel gemak en schoonheid bij de isolatie en het omwikkelen van pijpleidingen. 4. Het heeft de eigenschappen van hoge temperatuur, hoge druk, corrosiebestendigheid en slijtvastheid.

Uitvoeringsnorm

Ontwerp en fabricage: GB/T12238, JB/T8527

Lasmaat: GB/T12224

Structuurlengte: GB/T122

Test en inspectie: GB/T13927, JB/T9092

Prestatie parameter

Toepasselijke temperatuur: Koolstofstaal: -29℃~425'℃ Roestvrij staal: -409C~600°

Transmissievorm: wormaandrijving, pneumatische aandrijving, elektrische aandrijving, hydraulische aandrijving

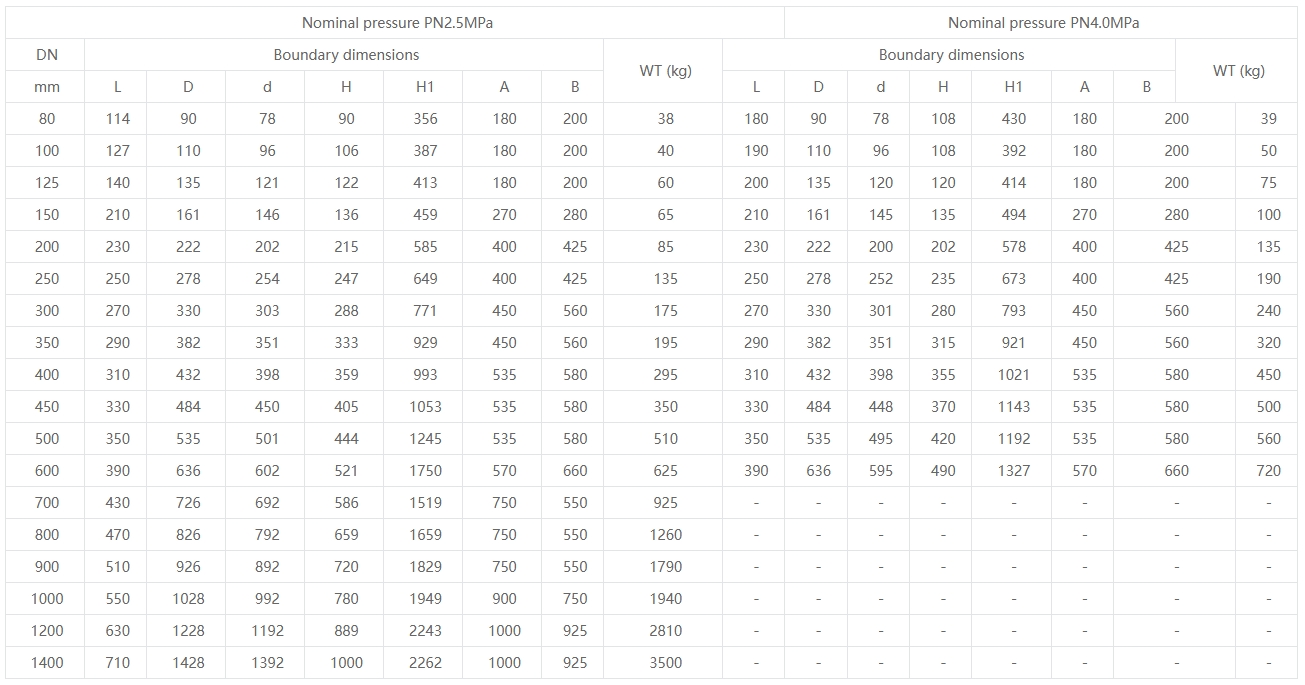

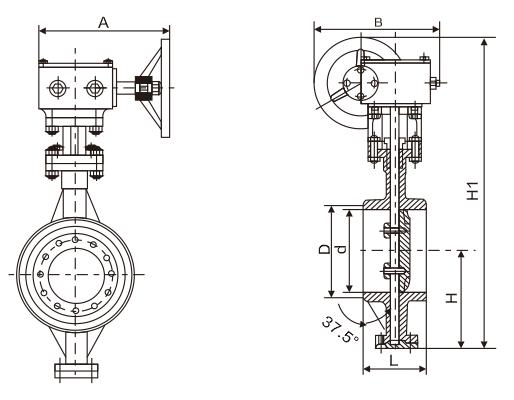

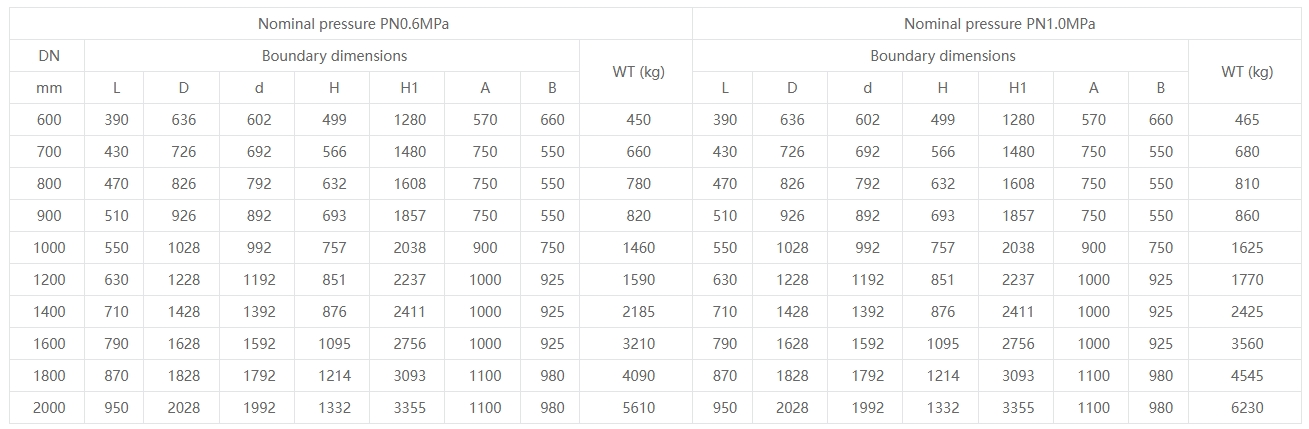

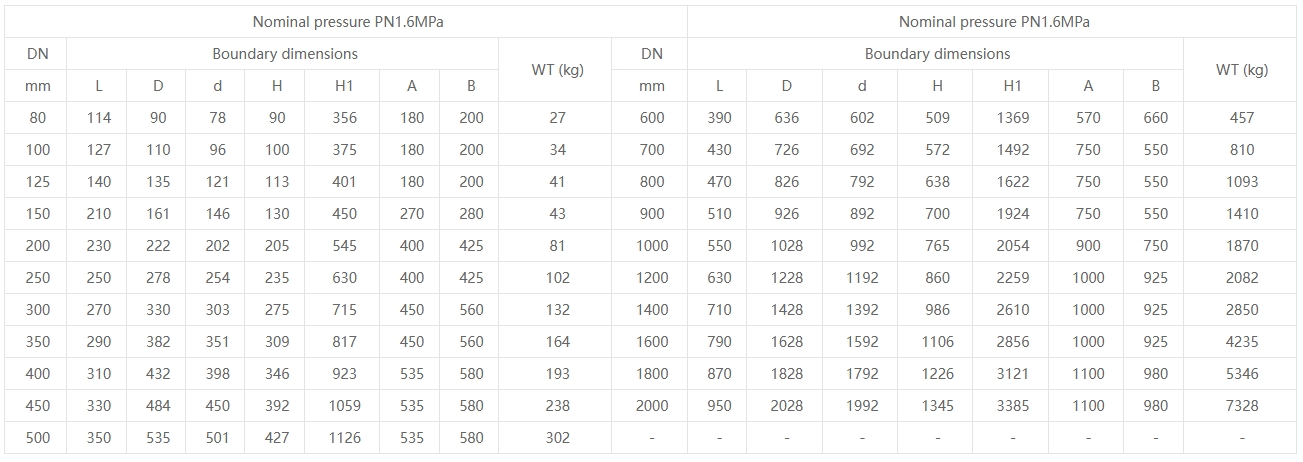

Afmetingen product
