GESMEDE DRAAIKOGELKLEP

De kogelkraan met tap wordt gebruikt om media in verschillende klassen van klasse 150 tot klasse 2500 af te sluiten of aan te sluiten. De kleppen, gemaakt van verschillende materialen, zijn geschikt voor diverse media zoals water, stoom, olie, vloeibaar gas, aardgas, steenkoolgas, salpeterzuur, oxidatiemiddel, ureum, enz. De aandrijvingsmodi omvatten handmatige en elektrische bediening. De aansluituiteinden kunnen flens- of stomplas zijn.

STRUCTURELE KENMERKEN

1. Dubbel blok en bleed (DBB)
Wanneer de klep gesloten is en de middelste holte via de afvoerklep wordt geleegd, blokkeren de stroomopwaartse en stroomafwaartse zittingen onafhankelijk van elkaar de vloeistof bij de in- en uitlaat, waardoor een dubbele blokkeringsfunctie ontstaat. Een andere functie van de afvoerinrichting is dat de klepzitting tijdens de test kan worden gecontroleerd op lekkage. Bovendien kunnen afzettingen in de behuizing worden weggespoeld en afgevoerd via de afvoerinrichting om schade aan de zitting door onzuiverheden in het medium te beperken.

2. Laag bedrijfskoppel
De kogelkraan met draaipunt maakt gebruik van een draaipuntkogelconstructie en een zwevende klepzitting, waardoor een lager koppel onder bedrijfsdruk wordt bereikt. De kraan maakt gebruik van zelf-smerende PTFE en een glijlager om de wrijvingscoëfficiënt tot een minimum te beperken, in combinatie met de hoge intensiteit en fijne spindel.

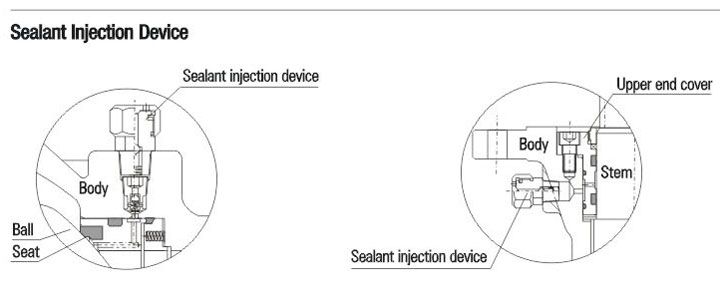

3. Noodafdichtingsapparaat
Kogelkranen met een diameter groter dan of gelijk aan 6 inch (DN150) zijn allemaal voorzien van een afdichtingsinjectiesysteem op de spindel en zitting. Wanneer de zittingring of de O-ring van de spindel door een ongeval beschadigd raakt, kan het bijbehorende afdichtingsmiddel via het afdichtingsinjectiesysteem worden geïnjecteerd om lekkage van medium op de zittingring en spindel te voorkomen. Indien nodig kan het hulpafdichtingssysteem worden gebruikt om de zitting te wassen en te smeren om deze schoon te houden.

4. Brandwerend constructieontwerp
In geval van brand tijdens het gebruik van de klep zullen de zittingring, de O-ring van de spindel en de O-ring van de middenflens, gemaakt van PTFE, rubber of andere niet-metalen materialen, bij hoge temperaturen ontbinden of beschadigd raken. Onder druk van het medium zal de kogelkraan de zittinghouder snel naar de kogel duwen, waardoor de metalen afdichtring contact maakt met de kogel en een extra metaal-op-metaal afdichtingsstructuur vormt, die lekkage van de klep effectief kan beheersen. Het brandwerende ontwerp van de kogelkraan met tappen voldoet aan de eisen van API 607, API 6FA, BS 7655 en andere normen.

5. Antistatische structuur
De kogelkraan is voorzien van een antistatische structuur en maakt gebruik van een statische-elektriciteitsafvoerinrichting om direct een statisch kanaal te vormen tussen de kogel en het lichaam of om een ​​statisch kanaal te vormen tussen de kogel en het lichaam via de spindel, om zo de statische elektriciteit af te voeren die ontstaat door wrijving tijdens het openen en sluiten van de kogel en de zitting via de pijpleiding. Zo wordt brand of explosie voorkomen die kan ontstaan ​​door statische vonken en wordt de veiligheid van het systeem gewaarborgd.
6. Betrouwbare zittingafdichtingsstructuur
De zittingafdichting wordt gerealiseerd door twee zwevende zittinghouders. Deze kunnen axiaal zweven om de vloeistof te blokkeren, inclusief kogelafdichting en huisafdichting. De lagedrukafdichting van de klepzitting wordt gerealiseerd door middel van veervoorspanning. Bovendien is het zuigereffect van de klepzitting gunstig ontworpen, waardoor hogedrukafdichting wordt gerealiseerd door de druk van het medium zelf. De volgende twee soorten kogelafdichtingen zijn mogelijk.
7. Enkele afdichting (automatische drukontlasting in de middelste holte van de klep)
Over het algemeen wordt een enkele afdichtingsconstructie gebruikt, dat wil zeggen dat er alleen een stroomopwaartse afdichting is. Doordat de stroomopwaartse en stroomafwaartse afdichtingszittingen onafhankelijk van elkaar zijn, kan de overdruk in de klepholte het voorspaneffect van de veer overwinnen, waardoor de zitting loskomt van de kogel en er automatische drukontlasting naar het stroomafwaartse deel plaatsvindt.

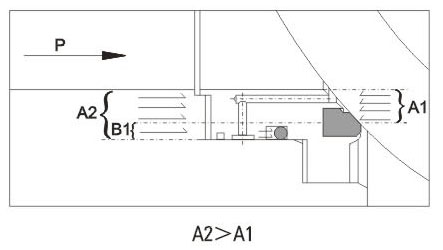

De stroomopwaartse zijde: Wanneer de zitting axiaal langs de klep beweegt, veroorzaakt de druk P die op het stroomopwaartse deel (inlaat) wordt uitgeoefend een tegengestelde kracht op A1. Omdat A2 hoger is dan A1, A2-A1 = B1, zal de kracht op B1 de zitting naar de kogel duwen en een goede afdichting van het stroomopwaartse deel bewerkstelligen.

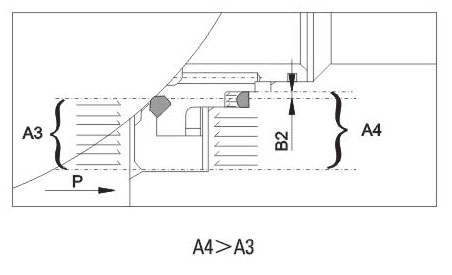

De stroomafwaartse zijde: Zodra de druk Pb in de klepholte toeneemt, is de kracht die op A3 wordt uitgeoefend groter dan die op A4. Omdat A3-A4 = B2, zal het drukverschil op B2 de veerkracht overwinnen, waardoor de zitting van de kogel loskomt en de druk van de klepholte naar het stroomafwaartse deel wordt verlaagd. Daarna worden de zitting en de kogel weer afgedicht door de veerwerking.

8. Dubbele afdichting (dubbele zuiger)
De kogelkraan met tap kan worden ontworpen met een dubbele afdichtingsstructuur vóór en na de kogel voor bepaalde specifieke gebruiksomstandigheden en gebruikersvereisten. De kogelkraan heeft een dubbel zuigereffect. Onder normale omstandigheden maakt de klep over het algemeen gebruik van een primaire afdichting. Wanneer de afdichting van de primaire zitting beschadigd is en lekkage veroorzaakt, kan de secundaire zitting als afdichting fungeren en de betrouwbaarheid van de afdichting verbeteren.

De zitting heeft een gecombineerde structuur. De primaire afdichting is een metaal-op-metaal afdichting. De secundaire afdichting is een O-ring van fluorrubber die ervoor zorgt dat de kogelkraan de gewenste afdichtingstemperatuur bereikt. Wanneer het drukverschil zeer laag is, drukt de afdichtingszitting de kogel door de veerwerking om een ​​primaire afdichting te realiseren. Wanneer het drukverschil toeneemt, neemt de afdichtingskracht van de zitting en het huis dienovereenkomstig toe, zodat de zitting en de kogel goed worden afgedicht en een goede afdichting wordt gegarandeerd.
Primaire afdichting: Stroomopwaarts. Wanneer het drukverschil lager is of er geen drukverschil is, beweegt de zwevende zitting axiaal langs de klep onder invloed van de veer en duwt de zitting naar de kogel om een ​​goede afdichting te behouden. Wanneer de leidingdruk P toeneemt, is de kracht die wordt uitgeoefend op het oppervlak A2 van de klepzitting groter dan de kracht die wordt uitgeoefend op het oppervlak A1, A2-A1 = B1. Daarom zal de kracht op B1 de zitting naar de kogel duwen en een goede afdichting van het stroomopwaartse deel bewerkstelligen.

Secundaire afdichting: stroomafwaarts. Wanneer het drukverschil lager is of er geen drukverschil is, beweegt de zwevende zitting axiaal langs de klep onder invloed van de veer en duwt de zitting naar de kogel om een ​​goede afdichting te behouden. Wanneer de druk P in de klepholte toeneemt, is de kracht die wordt uitgeoefend op het oppervlak A4 van de klepzitting groter dan de kracht die wordt uitgeoefend op het oppervlak A3, A4-A3 = B1. Daarom zal de kracht op B1 de zitting naar de kogel duwen en een goede afdichting van het stroomopwaartse deel bewerkstelligen.

9. Veiligheidsmechanisme
Omdat de kogelkraan is ontworpen met de geavanceerde primaire en secundaire afdichting met een dubbel zuigereffect en de middelste holte geen automatische drukontlasting kan realiseren, moet de veiligheidsklep op de behuizing worden geïnstalleerd om het gevaar van overdrukschade in de klepholte te voorkomen die kan optreden als gevolg van thermische uitzetting van het medium. De aansluiting van de veiligheidsklep is over het algemeen NPT1/2. Een ander punt dat moet worden opgemerkt, is dat het medium van de veiligheidsklep rechtstreeks in de atmosfeer wordt geloosd. Indien directe lozing in de atmosfeer niet is toegestaan, raden wij aan om een ​​kogelkraan met een speciale structuur voor automatische drukontlasting naar de bovenstroom te gebruiken. Raadpleeg het volgende voor meer informatie. Geef het aan bij uw bestelling als u de veiligheidsklep niet nodig hebt of als u een kogelkraan met de speciale structuur voor automatische drukontlasting naar de bovenstroom wilt gebruiken.

10. Sociale structuur van automatische drukontlasting naar bovenstroom
Omdat de kogelkraan is ontworpen met de geavanceerde primaire en secundaire afdichting met een dubbel zuigereffect en de middelste holte geen automatische drukontlasting kan realiseren, wordt de kogelkraan met de speciale structuur aanbevolen om te voldoen aan de eis van automatische drukontlasting en milieuvervuiling te voorkomen. In de structuur maakt de bovenste stroomrichting gebruik van primaire afdichting en de onderste stroom van primaire en secundaire afdichting. Wanneer de kogelkraan gesloten is, kan de druk in de klepholte automatische drukontlasting naar de bovenste stroomrichting realiseren, om gevaar veroorzaakt door holtedruk te voorkomen. Wanneer de primaire zitting beschadigd is en lekt, kan de secundaire zitting ook de functie van afdichting vervullen. Er moet echter speciale aandacht worden besteed aan de stroomrichting van de kogelkraan. Let tijdens de installatie op de stroomopwaartse en stroomafwaartse richtingen. Raadpleeg de volgende tekeningen voor het afdichtingsprincipe van de klep met de speciale structuur.

11. Uitblaasbestendige steel
De spindel is ontworpen met een voetstuk aan de onderkant, zodat de spindel, dankzij de plaatsing van het bovenste einddeksel en de schroef, niet door het medium wordt weggeblazen, zelfs niet bij een abnormale druk in de klepholte.

12. Corrosiebestendigheid en sulfidespanningsbestendigheid
Er wordt een bepaalde corrosietolerantie gelaten voor de wanddikte van de behuizing. De koolstofstalen spindel, vaste as, kogel, zitting en zittingring worden chemisch vernikkeld volgens ASTM B733 en B656. Daarnaast zijn er diverse corrosiebestendige materialen beschikbaar waaruit gebruikers kunnen kiezen.
Volgens de eisen van de klant kunnen de klepmaterialen worden geselecteerd volgens NACE MR 0175/ISO 15156 of NACE MR 0103. Tijdens de productie moet een strenge kwaliteitscontrole en -inspectie worden uitgevoerd om volledig te voldoen aan de eisen in de normen en te voldoen aan de bedrijfsomstandigheden in een zwavelingsomgeving.

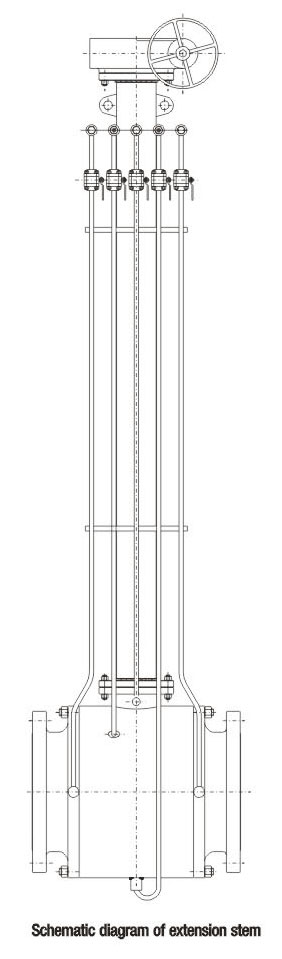

13. Verlengsteel
Voor de inbouwkleppen kan de verlengspindel worden geleverd als grondbediening nodig is. De verlengspindel bestaat uit een spindel, een injectieklep voor afdichtingsmiddel en een aftapklep die naar boven kan worden verlengd voor een comfortabele bediening. Gebruikers dienen bij het plaatsen van een bestelling de vereisten en de lengte van de verlengspindel aan te geven.
Voor kogelkranen die elektrisch, pneumatisch en pneumatisch-hydraulisch worden aangedreven, moet de lengte van de verlengspindel lopen van het midden van de pijpleiding tot de bovenste flens.
